MINI REFLECTO OTDR D3 GTC

MINI REFLECTO OTDR D3 GTC

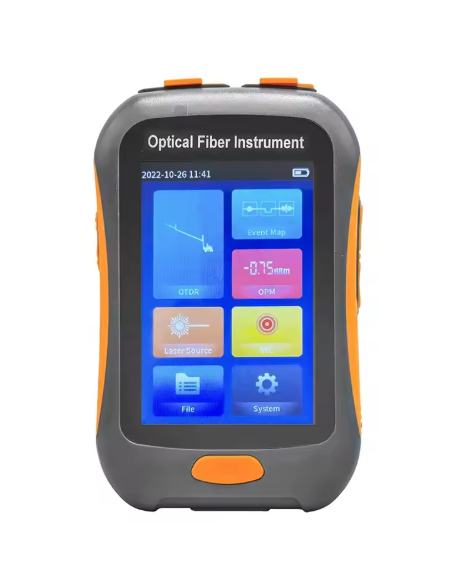

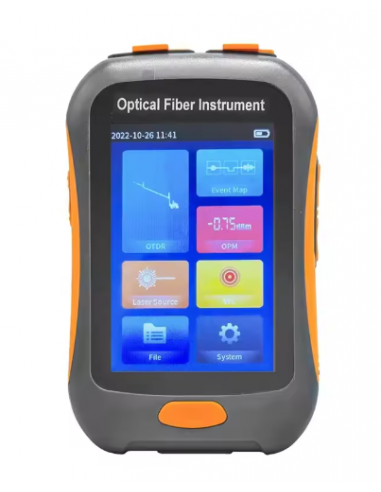

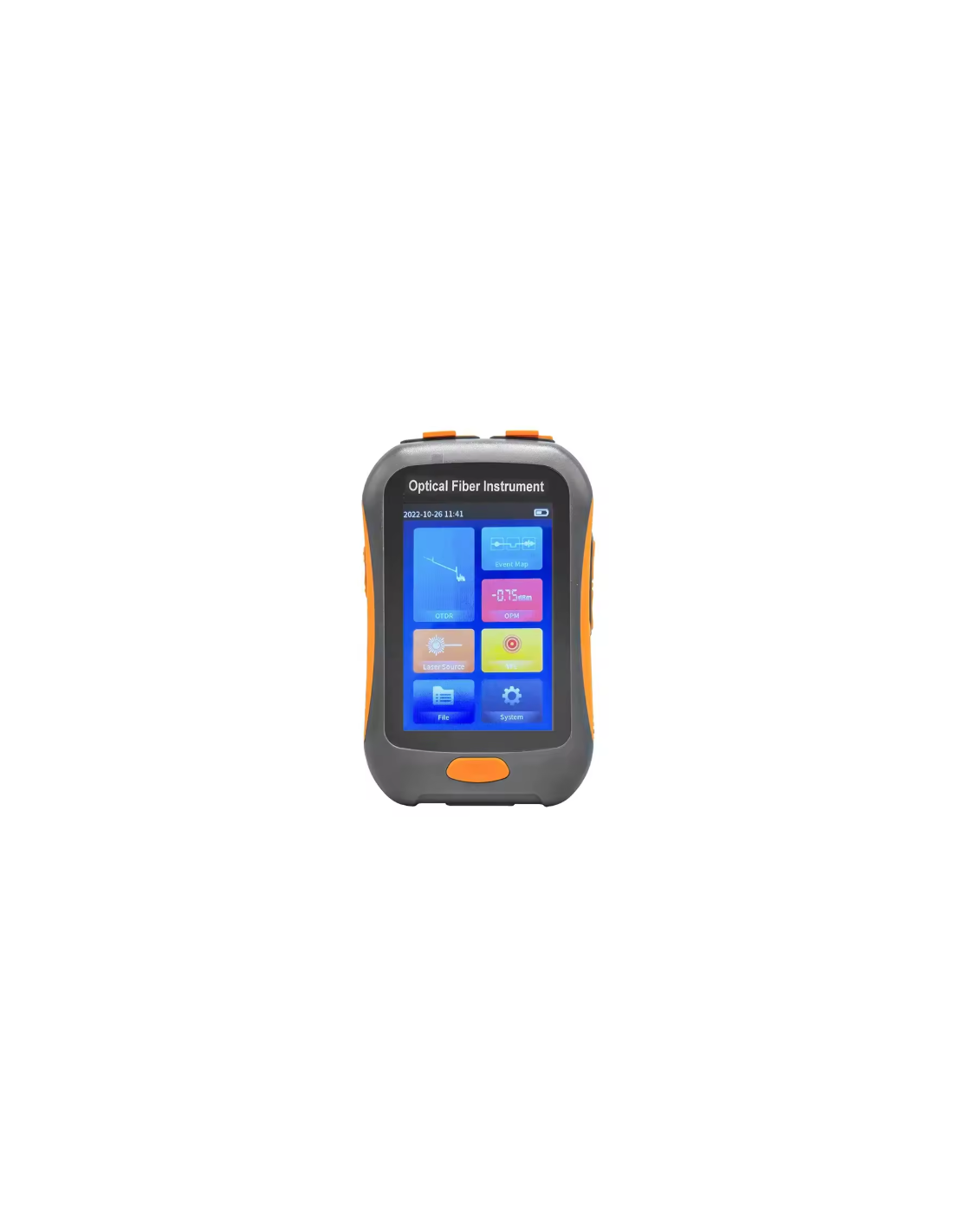

OTDR Mini 1550 nm, 80 km avec VFL / OLS / OPM, Écran Tactile, Connecteur SC

OTDR mini performant conçu pour les tests de fibre active jusqu’à 80 km.

Idéal pour les installations et maintenances FTTH/FTTX, il intègre un réflectomètre, un VFL, un OLS, un OPM, ainsi qu’une carte d’événements automatique pour une analyse rapide et précise.

Son écran tactile couleur et son connecteur SC en font un outil complet, simple d’utilisation et adapté au terrain.

Points fort :

• Une zone morte de 2,5 m permet de tester facilement les cordons de brassage de 5 m.
• Analyse intelligente des liens avec cartographie des événements pour localiser rapidement et précisément les défauts.
• Tests de fibre en service avec des longueurs d'onde de 1490 nm et 1577 nm.

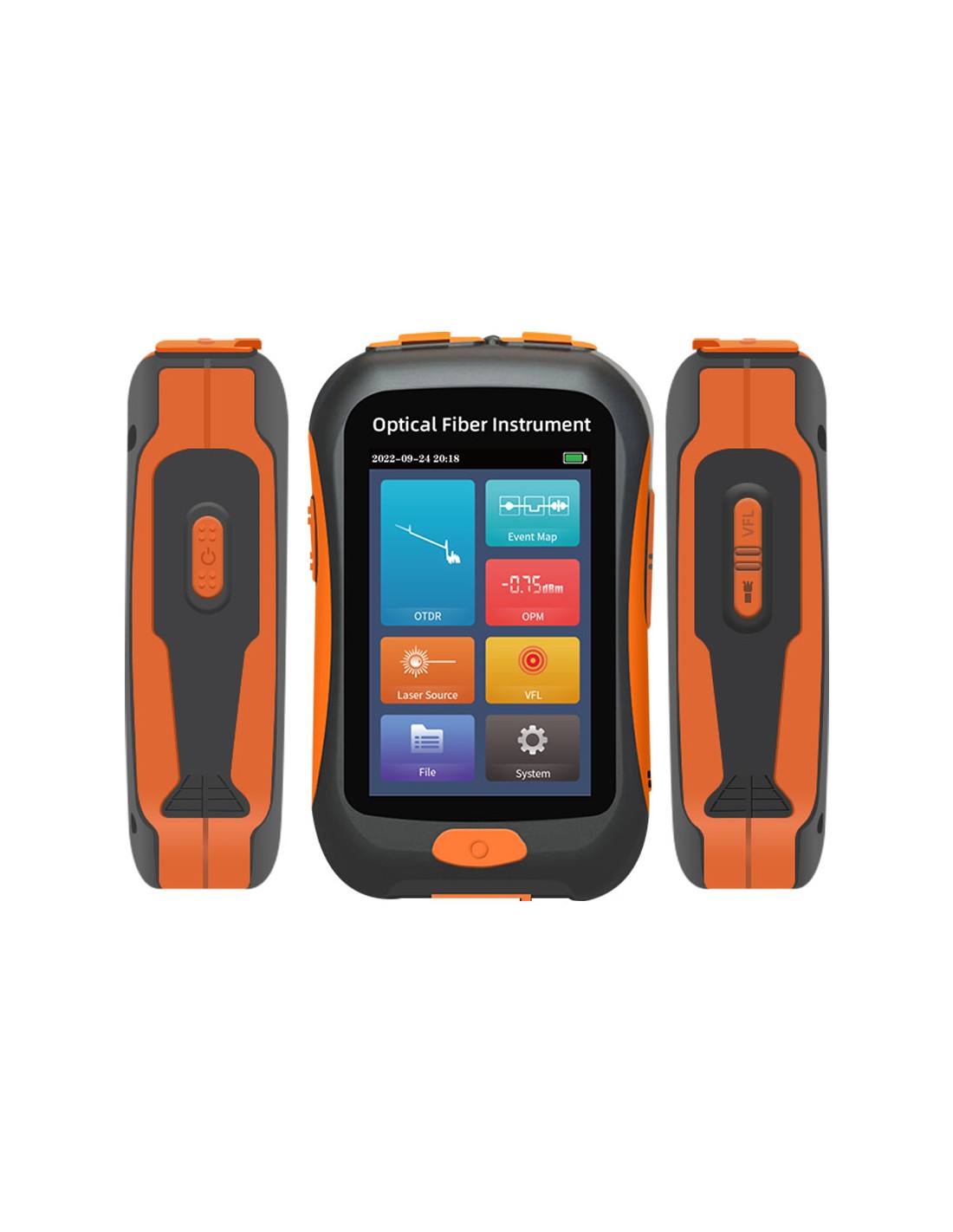

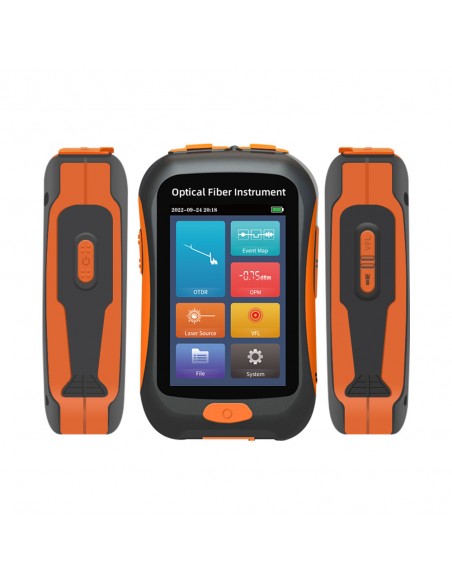

• Multifonctionnel : un OTDR, un VFL, un wattmètre optique, une source de lumière stable et une lampe torche, le tout dans un seul appareil.
• Léger et portable, idéal pour le technicien sur le terrain.
• Tests de longue portée jusqu'à 80 km, idéal pour les réseaux de fibre optique longue distance.
• Écran tactile intégral avec commande multipoint pour une utilisation simplifiée.
• Processeur haute performance offrant un fonctionnement et des tests rapides et fluides.
• Test automatique en une seule étape avec analyse instantanée des résultats.
• Interface de type C pour une exportation/gestion des données de fichiers SOR simplifiée.
• Plage de températures de fonctionnement de -10°C à +50°C pour une utilisation dans divers environnements.

Caractéristiques :

• Type de fibre : Fibre monomode G.652
• Longueur d'onde de test : 1550 nm ± 20 nm
• Plage dynamique maximale : 20 dB
• Zone morte de l'événement : 2,5 m
• Zone morte d'atténuation : 10 m
• Options de plage de test : 100 m, 300 m, 500 m, 1,25 km, 2,5 km, 5 km, 10 km, 20 km, 40 km, 80 km
• Largeurs d'impulsion : 5 ns, 10 ns, 20 ns, 30 ns, 50 ns, 80 ns, 100 ns, 200 ns, 300 ns, 500 ns, 800 ns, 1 µs, 2 µs, 3 µs, 5 µs, 8 µs, 10 µs, 20 µs
• Précision de la distance : ±(1 m + intervalle d'échantillonnage + 0,005 % × distance de test)
• Linéarité : ±0,05 dB/dB
• Points d'échantillonnage maximaux : =20 000
• Résolution d'échantillonnage minimale : <0,03 m
• Zone morte de l'événement de perte : 0,01 dB
• Zone morte de l'événement d'atténuation : 0,20 dB
• Résolution de distance : 0,01 m
• Plage d'indice de réfraction : 1,00000 ~ 2,00000
• Précision de la réflectance : ±3dB
• Format de fichier : Format de fichier standard SOR
• Mode de mesure des pertes : Méthode à 4 points / 5 points
• Cours de sécurité laser : Classe 1

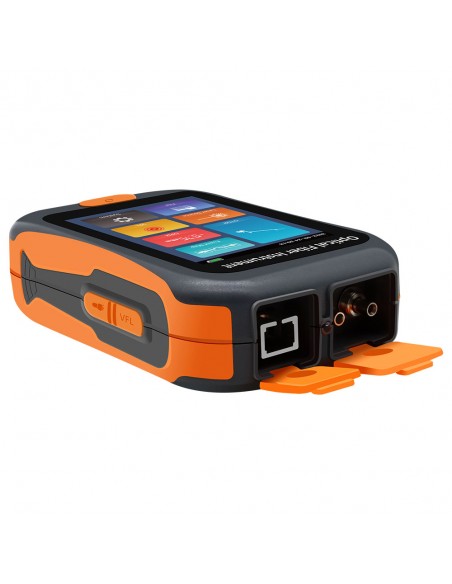

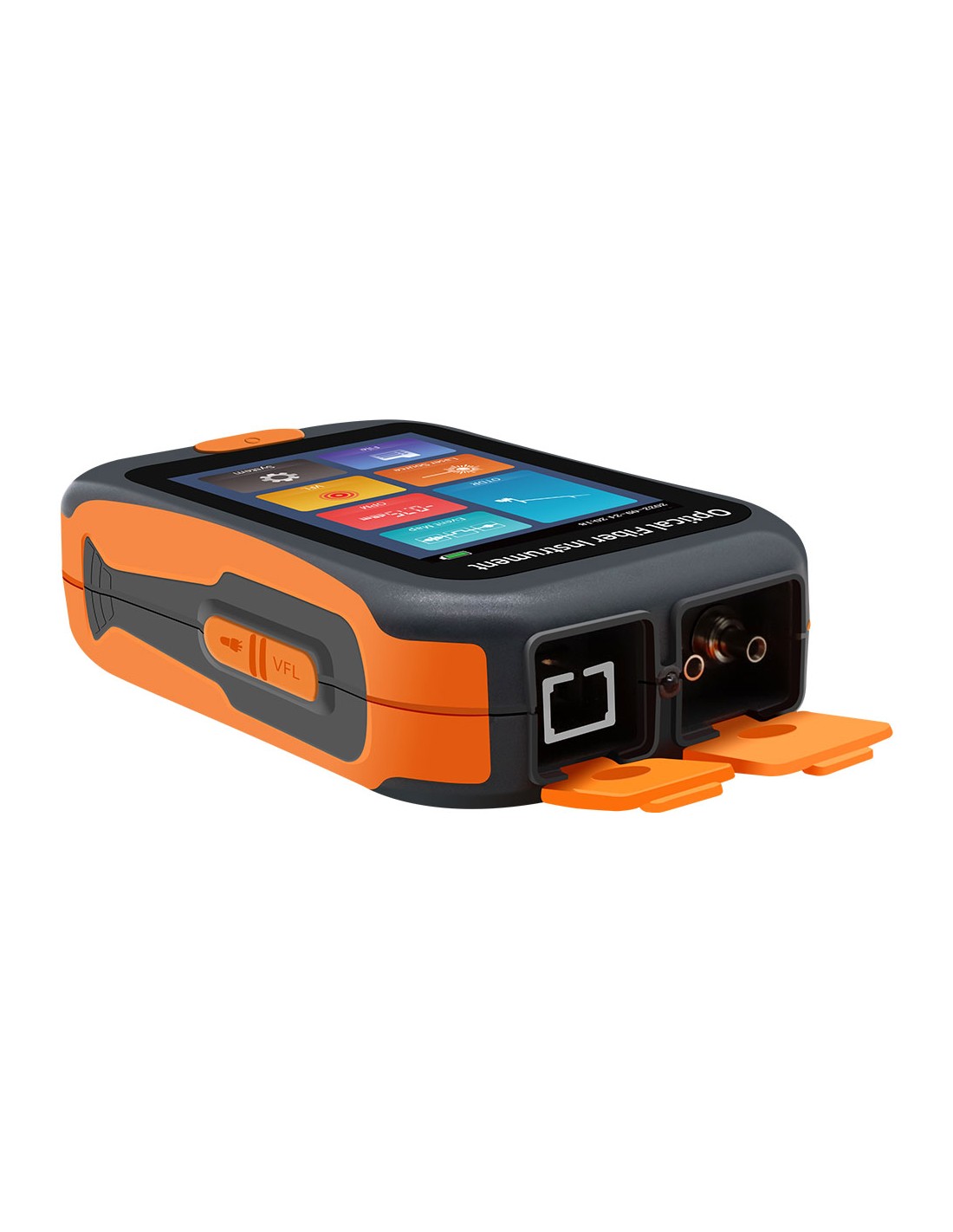

• Connecteur optique : SC/PC
