DESCRIPTION :

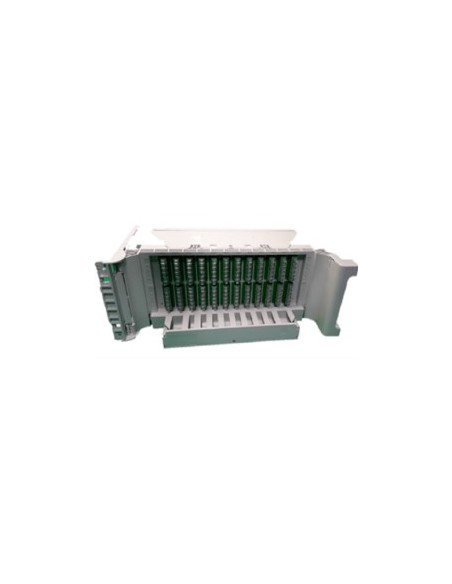

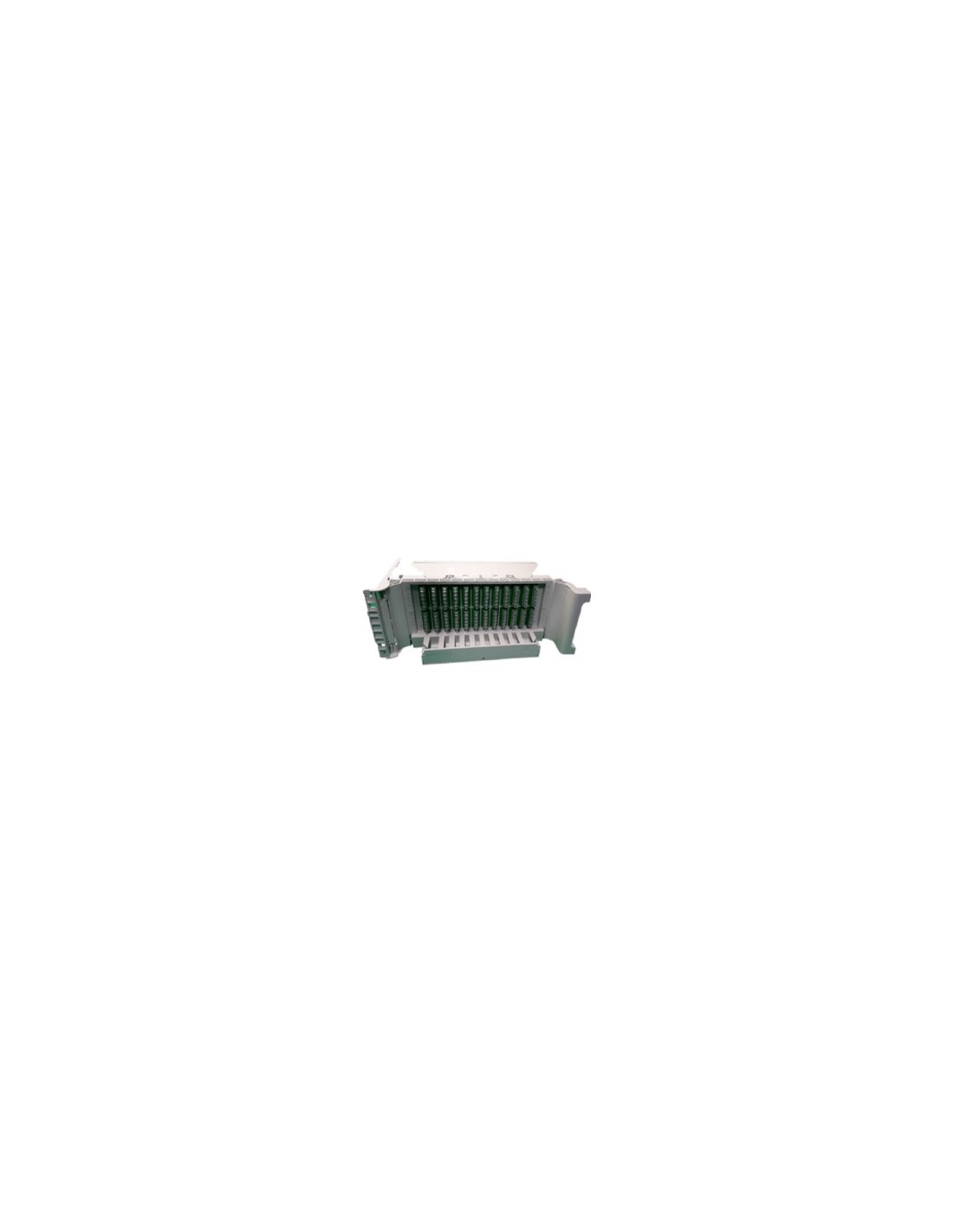

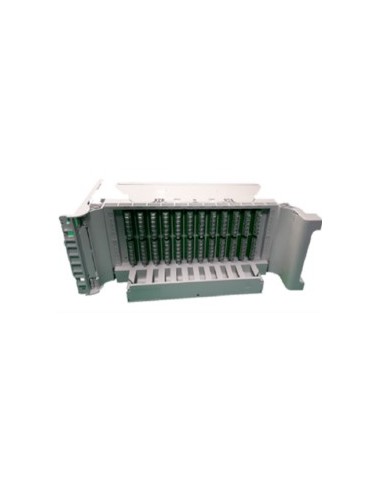

XPLORER™ 144 est un module pivotant à gauche fabriqué en matériaux
thermoplastiques et à fonctions combinées d'épissurage et de brassage.
Il est composé des éléments suivants :
- Une équerre de fixation équipée d’un peigne pour tubes Ø5mm,
- Un châssis pivotant,
- Un kit de fixation pour montants 19’’ carrés 9,5mm,
- Un kit de fixation pour montants 19" carrés 8,3mm.
La fonction de brassage est assurée par un panneau frontal accueillant 144
raccords SC/APC. Il possède une base sur laquelle se situe un organiseur
réservé à l’épissurage des fibres entrantes. Cet épissurage est réalisé avec
24 cassettes de capacité 6 fibres optiques. Les éléments de guidage permettent
de garantir le respect des rayons de courbure (15mm)
Une goulotte et un volet en face avant maintiennent en place les cordons de
brassage.
XPLORER™ 144 bénéficie d’un nouveau système de fixation tout en restant
compatible avec les dispositifs à écrou-cages
- Châssis fixe élémentaire
- Kit de fixation 19"
- Façade de brassage frontale avec 144 SC/APC montés
- 144 pigtails SC/APC préparés en cassette
- 24 cassettes capacité 6FO
- Axe à gauche
Caractéristiques d'utilisation :
- Raccord
- Fonction : Splicing and Patching
- Température ambiante d'utilisation, plage : -40 - 75 °C
- Rayon de courbure minimum en utilisation statique : - mm
- Résistance chimique Résistant aux hydrocarbures
- Tenue aux UV : Oui
- Non propagateur de l incendie UL94-VO
